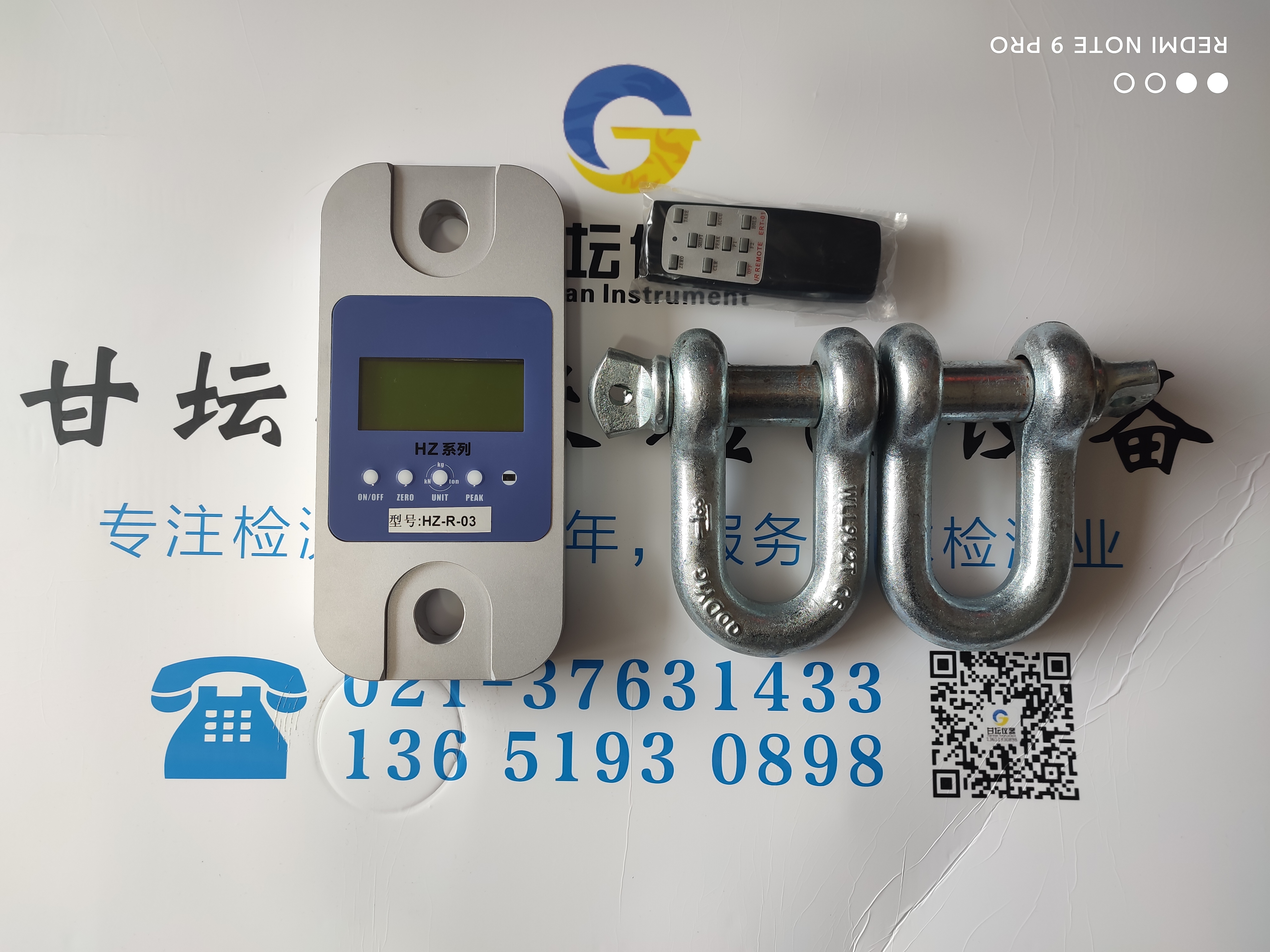

800噸無線測力計系列圖顯智能力值控制器使用說明書

系列圖顯智能力值控制器是我公司設計的新一代通用型測力儀表。具有多功能、高速度、高精度、曲線捕捉全測試過程等特點，適用于各種產品的推拉力測試、插拔力測試、破壞性試驗等，并可結合各種測試機臺和夾具組成不同用途的小型試驗機。儀表采用柜裝式鋁合金外殼，可方便的嵌入控制柜。

1. 儀表主要特點

ü 采用3.5寸65535彩色TFT顯示屏；

ü 實時力值曲線顯示、曲線捕捉；

ü 隔離式RS232、RS485通訊接口；

ü 隔離式4路外部輸入，4路晶體管射極開路輸出；

ü 高速采樣可達1000HZ；

ü 具有Modbus連續輸出或Modbus RTU通訊協議；

ü 4-20mA或0-10V模擬量輸出接口；

ü 內置實時時鐘，能顯示實時時間和日期；

ü 峰值、實時值、和測試過程曲線同屏顯示，可監控和追溯測試全過程；

ü 斷裂報警值、斷裂報警盲區/上下限偏差值自由設定；

ü 上下限限內報警、上下限限外報警、斷裂報警任意選擇；

ü 達到報警值后，蜂鳴器、顯示屏、外部輸出同時提示報警。

ü 三組單位g(mN/mlb/pa)、kg(N/lb/kpa)、t(KN/Klb/Mpa)自由選擇；

ü 具有峰值保持功能、峰值自動解除及解除時間可設定；

ü 可永久保存100組測試報告，報告內容有測試時間、峰值、谷值、平均值等

ü 可不斷電保存最后1次捕捉曲線，追溯測試全過程；

ü 通過輸入材料截面積測試材料強度；

ü 內置圖文說明、各種操作直觀明了；

ü 通過PC配套專用的測試軟件，可無限存儲、傳遞、追溯測試曲線數據；

ü 可選配各類測試機臺、實現各種測試

3.環境條件

ü 電源：交流220V±10%；

ü 頻率：50Hz±10%

ü 功耗：≦10瓦

ü 使用環境：溫度-10℃～40℃；濕度：10～85% RH；

ü 存儲環境：溫度 -20℃～50℃；濕度：10～85% RH；

4.外形尺寸圖









儀表顯示與按鍵



1. 測試界面功能解析

1) 時間、日期顯示窗口；

2) 曲線捕捉報告存儲狀態顯示窗口；

3) 測力采樣速度顯示窗口；

4) 4路外部輸入端口狀態指示窗口，有效時為“Y”，無效時為“N”；

5) 6路外部輸出端口狀態指示窗口，有效時為“Y”，無效時為“N”；

6) 峰值保持時間顯示窗口；

7) 報警比較對象顯示窗口；

8) 報警模式顯示窗口；

9) 報警下限值顯示窗口；

10) 谷峰值顯示窗口；

11) 報警上限值顯示窗口；

12) 峰峰值顯示窗口；

13) 實時力值顯示窗口；

14) 力值曲線顯示窗口；

2. 按鍵說明

按鍵	單機測試狀態	捕捉 狀態	聯機測   試狀態	存儲查 詢狀態	菜單操    作狀態
	無效	放棄捕捉	無效	退出查詢	放棄參數修改或退出
	置零 操作	無效	置零操作	無效	無效
	輸出 測試值	無效	無效	向前 翻屏	向上 選擇
	進入存儲 查詢狀態	無效	無效	向后 翻屏	向下 選擇
	進入參數設置菜單操作	捕捉終止	無效	查看報告 /輸出 測試值	確定參數修改
	曲線捕 捉開始	無效	曲線捕捉開始	向前 翻屏	向左 選擇
	峰值清 除操作	無效	清除峰值	向后 翻屏	向右 選擇
	●短按鎖   定鍵盤 ●長按解   除鎖定	無效	無效	無效	無效

儀表操作

1. 儀表上電

當儀表接通電源后，將進行一系列自檢，若一切正常，儀表將回到正常顯示狀態 。如果自檢過程中出現錯誤，請根據錯誤提示內容進行處理。

2. 置零

測試過程中，可以按按鈕，將測試顯示值置零。

3. 按鍵鎖定/解鎖

ü 當儀表出現符號時，表示按鍵已經解鎖，可以正常操作，若按一次鍵，可以鎖定按鍵。

ü 當儀表出現符號時，表示按鍵已經鎖定，禁止所有按鍵操作，若長按鍵，可以解除按鍵鎖定。

ü 在進入至其他非測試界面時，不會有任何鍵盤鎖定功能。

4. 參數設置

在測試界面狀態下，按“”鍵進入參數設置權限登陸界面，輸入“1111111”權限密碼，即可進入參數設置界面，對參數進行設置，若不輸入正確的權限密碼，也可進入參數設置界面，但不能對參數進行修改，只能查看。每個參數儀表都會顯示相應的說明文字，設置參數時，請按說明文字所述進行設置。設置界面共2頁，如下圖所示。







參數設置權限登陸界面



菜單參數設置界面（第1頁）        菜單參數設置界面（第2頁）

5. 儀表校準（標定）

a) 標定方法

新安裝或維修后的測力儀表要經過校準才能投入使用，儀表設有二種校準程序，分別是標準加載標定法、備份數據輸入法二種方式。另外需特別說明，在標定完成后，一定要選擇“保存標定參數”按“”鍵退出，如若按“”鍵直接返回，則放棄所有的操作。

ü 備份數據輸入法：是指人為輸入以往備份了的標定數據，該種方法無需任何其他設備、砝碼即可完成標定；

ü 標準加載標定法：是指借助標準標定設備或標準砝碼進行加載標定。

ü 注：儀表的標定具有一定的專業性，非專業人員請勿進入操作。

b) 標定操作步驟

進入參數設置菜單后，將菜單移至【進入標定】，按“”鍵進入。

ü 標準加載標定法：移動菜單，將【允許修改重量】改成“yes”，【允許修改內碼】改成“No”；根據實際修改【設定標定點數】、【x點標定重量值】；然后對傳感器進行相應加載，再移動菜單至相應x點標定內碼值】，按“”鍵獲取“x”點標定內碼值。所有點都標定完成后，作好數據備份記錄，再移動菜單至【保存標定參數】，按“”鍵即可。

ü 備份數據輸入法：移動菜單，將【允許修改重量】與【允許修改內碼】改成“yes”；再將備份的【設定標定點數】、【x點標定重量值】、【x點標定內碼值】數據輸入；然后移動菜單至【保存標定參數】，再按“”鍵即可。

c) 每次標定檢驗合格后，請記錄標定界面所有參數值，以備日后檢查、恢復標定參數。



標定界面圖（上圖示例為6點標定，若無特別要求，用2點標定即可）

6. 曲線捕捉

a) 曲線捕捉進入

在測試界面下，按“”鍵、通訊口收到“曲線捕捉”指令或外部 “曲線捕捉”輸入有效，三者中任一條件均可進入曲線捕捉。進入曲線捕捉后，先等待捕捉被觸發，只被觸發后，才開始記錄捕捉數據。觸發值的大小由參數設置中的【捕捉觸發值】所決定。



b) 停止曲線捕捉

曲線捕捉被觸發后，將自動開始計時，當計時到達參數設置中的【捕捉長度】所設定的值時，或提前按“”鍵，都能停止曲線捕捉，并生成曲線捕捉報告。

c) 曲線捕捉報告查看

在測試界面下，按“”鍵可進入到報告查看界面，可按界面提示進行操作。





d) 曲線捕捉報告刪除

可進入到參數設置界面，選擇【清空存儲數據】，當用戶在【清空存儲數據】時選擇執行“是”時，將會清除所有存儲的曲線捕捉報告。當保存數量溢出時（最多保存100條），儀表會自動清空所有已保存的曲線捕捉報告，重新從編號1開始。

安裝與調試

端子接線定義圖

















1. 儀表后部端子位置示意圖



2. 傳感器連接

儀表能驅動8個350歐姆的模擬傳感器。

6線制的傳感器接線方法，將傳感器的SEN+ (正反饋)與EXC+ (正激勵)短接后再接至儀表的EXC+， SEN– (正反饋)與EXC– (正激勵)短接后再接至儀表的EXC-。傳感器信號線長度理想情況下越短越好，實際應用中以不超過10米為宜。



3. 串行通訊接口

儀表的串行通訊接口包括RS232及RS485接口。



4. 輸入接口

輸入連接器用于接收外部輸入信號，儀表具備4路隔離輸入。每個輸入端輸入DC24V±20%電壓有效，信號持續時間至少50毫秒。開關、繼電器、或晶體管可應用于外部輸入電路。輸入電流約為8mA，輸入器件的漏電流不能超過100uA。輸入接口與外部設備的聯接引線距離不要超過10米，建議不要靠近交流電源線及動力線。

5. 模擬量輸出

模擬量輸出提供兩種方式：4～20mA與DC0～10V。但不能同時使用，。4～20mA輸出時，最大負載電阻500Ω，DC0～10V電壓輸出時要求最小負載電阻為100kΩ。

輸入信號等效電路：



6. 輸出接口

輸出連接器用于輸出控制信號到外部設備，儀表具備4路隔離輸出。儀表的輸出電路采用晶體管開發射極（OE）形式，輸出有效時晶體管導通，輸出電路的最大吸收電流為100mA，外部驅動電壓不能超過DC30V。

輸出的等效電路如下：



7. 電源輸入接口

儀表需要良好的保護接地線,且不可與電機、交流接觸器、加熱器等易產生電源噪聲的設備共用一個電源。

















數據分析軟件

本儀表可通過RS232連接線與PC串行通訊口相連，通過配套的軟件包實現無限量存儲、傳遞、追遡測試曲線數據。

1. 軟件安裝

將隨機附帶的光盤放入電腦光驅中，找到 “TX8測力控制器1.0_安裝版.exe”文件，雙擊該安裝程序，按下圖所示步驟操作（因版本升級更新原因，實際界面可能會稍有不同）：



2. 界面介紹

啟動軟件時，由于沒有任何歷史測試數據，所以很多內容是空白，軟件界面介紹如下圖所示。

































































Ø 1.工具條：集合了軟件在不同狀態下的操作按鈕，可以通過這些按鈕執行相應的操作；

Ø 2.波特率：設置成與設備相同的波特率，使設備能夠與PC機通訊。

Ø 3.端口號：設置PC機通訊與設備通訊所連接的端口號，使設備能夠與PC機通訊。

Ø 4.標題欄：顯示當前打開的項目名稱。

Ø 5.項目路徑：顯示當前打開項目的路徑。

Ø 6.項目文件欄：列出與當前打開項目相同路徑下的其他所有項目，且可以使用“刪除”按鈕或“Delete”鍵盤來刪除“項目文件欄”中選中的項目文件。

Ø 7.打開進度條：顯示打開曲線文件時的導入進度。

Ø 8.曲線文件欄：列出當前打開項目內的所有測試曲線文件，且可以使用“刪除”按鈕或“Delete”鍵盤來刪除“曲線文件欄”中選中的測試曲線文件。

Ø 9.實時窗口：當聯機成功后，將實時顯示測試值。

Ø 10.指令鍵盤：當聯機成功后，在非曲線捕捉時，可用“指令鍵盤”對設備進行操作。

Ø 11.顯示切換欄：可將顯示內容在“測試曲線”與“測試統計”之間進行切換。

Ø 12.測試統計：顯示測試項目的一些測試統計值。

Ø 13.測試數據：顯示測試項目中各條測試曲線的測試數據。

Ø 14.測試參數：顯示測試項目的測試參數。

Ø 15.項目標題：顯示測試項目的測試信息。

Ø 16繪圖區域：繪制實時或歷史的測試曲線。

3. 聯機操作

a) 用RS232通訊線將儀表與PC連接，為防止通訊端口損壞，務必在設備斷電情況下進行連接操作；

b) 必須將儀表參數【通訊模式】設為“RS232”

c) 選擇設備與PC所連接的端口號；

d) 選擇與儀表一致的波特率；

e) 按“聯機”按鈕進行聯機；

f) 如果出現聯機失敗的提示，請按提示所示進行相應的檢查；

g) 如果出現波特率設置建議提示，請按建議修改設備的“采樣速度”或“串口波特率”，修改后，將儀表斷電重新啟動，重新選擇軟件的波特率即可；

4. 新建項目

a) 聯機成功后，點擊“新建”按鈕，將出現“新建測試項目”表格；

b) 在“新建測試項目”表格內輸入相關的信息，其中僅白色部分表格可以編緝信息；

c) 信息輸入完畢后，按“確定”按鈕確定；

d) 如果出現提示信息，請按提示內容修改所輸入的信息，再按“確定”按鈕確定；



















5. 曲線捕捉

a) 在“新建項目”成功后，點擊“捕捉”按鈕；

b) 點擊“捕捉”按鈕后，將出現捕捉提示；

c) 確定提示內容后，即進入“曲線捕捉”界面，等待捕捉觸發；

d) 捕捉觸發后，才開始記錄捕捉曲線，并計時，直至計時≥“捕捉時長”值時，捕捉將自動結束，且保存曲線文件，更新統計報告；

e) 在曲線捕捉的過程中，點擊“重捕”按鈕將清空已捕捉數據重新進行捕捉，點擊“取消”按鈕將取消本次捕捉；



6. 打開項目

a)  通過點擊“打開”按鈕彈出的打開對話框，或雙擊“項目文件欄”中的項目，都可以打開項目；

b) 在項目成功打開后，將視該打開的項目為當前項目，所有新的“曲線捕捉”生成的曲線文件，都歸屬于當前項目，且當前項目的統計報告中將包含它的數據。

7. 打開曲線

a) 當一個項目打開后，該項目中所有的曲線文件都將顯示在“曲線文件欄”中；

b) 通過雙擊“曲線文件欄”中的文件名來打開曲線；

c) 如果“打開曲線”成功，將在曲線區域重新繪畫該曲線圖；

d) 在繪畫區域，可以用鼠標左鍵來劃取部分曲線，用鼠標右鍵來顯示全部曲線，用鼠標滾輪鍵來放大、縮小曲線，用光標來讀取曲線點。也可以通過工具條中的“放大、全部、縮小”來操作；

e) 點擊“返回”按鈕可退出打開曲線操作；

8. 刪除項目

a) 當“項目文件欄”沒有禁止操作時，可以使用“刪除”按鈕或“Delete”鍵盤來刪除“項目文件欄”中選中的項目文件；

b) “刪除項目”操作，將會刪除該項目內所有曲線文件及項目本身；

9. 刪除曲線

a) 當“曲線文件欄”沒有禁止操作時，可以使用“刪除”按鈕或“Delete”鍵盤來刪除“曲線文件欄”中選中的曲線文件

b) 該“刪除曲線”操作，將會刪除該項目內某一個曲線文件，同時會更新該項目的統計報告；

10. 打印曲線

a) 先打開某個項目；

b) 點擊“顯示切換欄”中的“測試曲線”；

c) 雙擊“曲線文件欄”中需要打印的曲線文件；

d) 點擊“打印”按鈕即可打印繪圖區中顯示的曲線圖；

11. 打印統計

a) 先打開某個項目；

b) 點擊“顯示切換欄”中的“統計報告”；

c) 點擊“打印”按鈕即可打印該測試項目的統計報告；

12. 導出數據



保養、維護、售后服務



1. 日常清潔和維護

a) 請使用柔軟的干布來清潔本機，將干布浸入泡有清潔劑的水中，   擰干后再清除灰塵和污垢。不要使用易散發的化學物質，例如揮發油、稀釋劑、酒精等；

b) 使用和搬運過程請輕拿輕放；

c) 建議定期讓專業維修人員進行檢查，并作好記錄。

2. 售后服務

a) 不要自行拆卸，修理和改造本機；

b) 發生故障請與原購買處或本公司聯系；

c) 本產品至維修之日起一個月內，在正常使用及外觀無破損的情況下出現產品質量問題，客戶憑銷售發票原件、有效保修卡及完整包裝到原購買處或本公司更換相同規格的的產品，更換以后的產品延續原產品的保修期限和條款；

d) 本產品至銷售之日起一年內，在正常使用情況下，出現非人為故障屬保修范圍（用戶自行拆機或到其他維修點維修，本公司將不予保修），客戶憑銷售發票原件和有效保修卡聯系原購買處，可獲本公司免費保修一年；

e) 本產品的保修條款僅適用于在中國市場上銷售的產品，對超過包換期及保修期限的產品，客戶可向原購買處咨詢維修事宜或與本公司聯系，由本公司提供有償維修。



故障與排除

1. 顯示力值無規律變大或變小?！?/span>可能原因】

a) 傳感器線脫落、斷線，重點檢查導線；

b) 附近有嚴重電磁干擾，或大功率的變頻設備；

2. 顯示重量在某一值附近閃動?！?/span>可能原因】

a) 接線盒或儀表受潮；

b) 測力裝置機械部分晃動；

c) 傳感器靈敏度偏低；

3. 開機時蜂鳴器會響，但沒有顯示?！?/span>可能原因】

d) 顯示模塊故障；

e) 主板與顯示模塊之間連線脫落或接觸不良；

4. 顯示稱重正常，按鈕均無反應?！?/span>可能原因】

f) 按鈕觸摸電路損壞；

g) 鍵盤被鎖定。

5. 開機無任何反應?！?/span>可能原因】

a) 電源線脫落或接觸不良；

b)  電源板上的保險絲燒斷。

6. 顯示重量線性度、重復性很差，儀表不回零?！?/span>可能原因】

a) 測力裝置與無關部件有碰觸；

b) 測力裝置與限位裝置有摩擦。

九、儀表發貨清單

序號	名稱	規格型號	數量	備注
1	儀表	智能力值控制儀表	1臺
2	說明書		1份
3	合格證		1份
4	接線端子	6Pin，5.08mm，下出線	2個
5	接線端子	6Pin，5.08mm，上出線	2個
6	接線端子	4Pin，5.08mm，下出線	1個
7	接線端子	4Pin，5.08mm，上出線	1個
8	刻錄光盤		1張



附錄A   RS232或RS485通訊數據輸出格式

當參數【通訊方式】時選擇RS232或RS485方式時，儀表按參數【數據輸出方式】所設定的方式輸出數據，串行口數據固定8位數據位，無校驗，1位停止位，波特率由參數【串口波特率】設定。每幀數據輸出長度為12 字節的ASCII格，由7字節測試值+3字節單位符號+2字節結束碼組成，可參考以下示例：

示例1:顯示測試值“123.45kg”

測試值							單位			結束碼
1	2	3	4	5	6	7	8	9	10	11	12
0x20	0x31	0x32	0x33	0x2E	0x34	0x35	0x6B	0x67	0x20	0x0D	0x0A



示例2:顯示測試值“-123.45N”

測試值							單位			結束碼
1	2	3	4	5	6	7	8	9	10	11	12
0x2D	0x31	0x32	0x33	0x2E	0x34	0x35	0x4E	0x20	0x20	0x0D	0x0A















附錄B   RS232或RS485通訊指令鍵盤輸入格式

指令代碼	對應按鍵	功能（詳見按鍵功能單節）
0x55 0x0D 0x0A		向上操作或讀取實測試值
0x44 0x0D 0x0A		向下操作或查看曲線捕捉報告
0x4C 0x0D 0x0A		向左操作或進入曲線捕捕捉
0x52 0x0D 0x0A		向右操作或清峰值
0x59 0x0D 0x0A		確定操作或進入參數菜單
0x45 0x0D 0x0A		取消操作或退出參數菜單
0x5A 0x0D 0x0A		清空輸入或執行置零操作



附錄C   Modbus連續輸出方式

當參數【通訊方式】時選擇Modbus方式時，總線只能自動選擇從RS485口連續輸出實時測試值0x0001寄存器的數據，此時串行口數據固定8位數據位，無校驗，1位停止位，波特率由參數【串口波特率】設定，地址碼由參數【通訊總線地址】1～255自設。

Modbus連續輸出數據格式：

示例：儀表地址=1，實時測試值=123.45。

通訊地址碼	輸出代碼	返回數據長度	返回值		校驗碼
0x01	0x03	0x02	0x30	0x39	0xXX	0xXX



附錄D   Modbus  RTU方式

當參數【通訊方式】時選擇Modbus RTU方式時，總線只能自動選擇從RS485口接收指令或發送數據，此時串行口數據固定8位數據位，無校驗，1位停止位，波特率由參數【串口波特率】設定，地址碼由參數【通訊總線地址】1～255自設。

Modbus為主從形式的網絡通訊協議，本測力終端在Modbus網絡中作為從站而被上位系統調用，數據格式為RTU方式，僅支持03與06功能。

Modbus RTU通訊寫數據指令發送格式：

通訊地址碼	寫操作指令	數據寄存器地址		寫入值		校驗碼
0xXX	0x06	0xXX	0xXX	0xXX	0xXX	0xXX	0xXX

Modbus RTU通訊讀數據指令發送格式：

通訊地址碼	讀操作指令	數據寄存器地址		讀出寄存器數量		校驗碼
0xXX	0x03	0xXX	0xXX	0xXX	0xXX	0xXX	0xXX

Modbus RTU通訊讀數據返回格式：

通訊地址碼	讀返回代碼	返回數據長度	返回值	校驗碼
0xXX	0x03	0xXX	0xXX…………0xXX	0xXX	0xXX

數據在Modbus RTU通訊寄存器地址表：

寄存器地址	0x03讀操作說明	0x06寫操作說明
0x0001	讀取實時測試值	執行置零操作
0x0002	讀取當前峰峰值	執行清峰值操作
0x0003	讀取當前谷峰值	執行清谷峰值操作
0x0004	讀小數點位數值	無操作
0x0005	讀取報警上限值	寫入報警上限值
0x0006	讀取報警下限值	寫入報警下限值
0x0007	讀取斷裂報警值	寫入斷裂報警值
0x0008	讀取斷裂盲區值	寫入斷裂盲區值
0x0009	讀取捕捉觸發值	寫入捕捉觸發值
0x000A	讀取捕捉長度值	寫入捕捉長度值

注：所有的力值類讀出或寫入的數據，均以有符號“Int”有符號整型數據表示，通過讀取“小數點位數值”來決定小數位的位數。最大表示數值為-32767～+32767，若讀取或寫入的數值超出該范圍時，會導至讀取或寫入數據出錯。

例如1：實時測試值是123.45，那么讀取“實時測試值”寄存器，將讀回該寄存器的數據為0x3039=12345，讀取“小數點位數值”寄存器，將讀回該寄存器的數據為0x0002=2；換算成實際實時測試值：12345×10-2=123.45。

例如2：想寫入報警上限值為123.45，即對“報警上限值”寄存器寫入數據0x3039即可。



附錄E   MODBUS 校驗碼和CRC16 求值函數

/* CRC 高位字節值表*/

const unsigned char code auchCRCHi[] = {略………} ;

/* CRC 低位字節值表*/

const unsigned char code auchCRCLo[] = {略………} ;

/* CRC 求值函數*/

unsigned int crc16(uchar *puchMsg, uint usDataLen)

{

uchar uchCRCHi = 0xFF, uchCRCLo = 0xFF ;

uint uIndex ; /* CRC 循環中的索引 */

while (usDataLen–) /* 傳輸消息緩沖區 */

{

uIndex = uchCRCHi ^ *puchMsg++ ; /* 計算CRC */

uchCRCHi = uchCRCLo ^ auchCRCHi[uIndex];

uchCRCLo = auchCRCLo[uIndex] ;

}

return (uchCRCHi << 8 | uchCRCLo) ;

}











附錄F   標定參數記錄表

注：儀表沒有顯示的項目可以不用填寫



標定日期
操作人員
核對
標定方法	□標準加載 □備份輸入
標定點數：（    ）
0點標定重量值	0點標定內碼值
1點標定重量值	1點標定內碼值
2點標定重量值	2點標定內碼值
3點標定重量值	3點標定內碼值
4點標定重量值	4點標定內碼值
5點標定重量值	5點標定內碼值
